تنظیم کننده ولتاژ اتوماتیک چیست و مشخصات آن

تنظیم کننده ولتاژ اتوماتیک چیست و مشخصات آن

AVR (تنظیم کننده ولتاژ خودکار) یک دستگاه الکترونیکی مهر و موم شده است که توان خروجی یکسو کننده آرمیچر محرک را با کنترل میدان مغناطیسی تحریک کننده کم توان تنظیم می کند تا شرایط کنترل جریان میدان مغناطیسی دستگاه اصلی را برآورده کند. و تثبیت ولتاژ خروجی ژنراتور بدون جاروبک. دارای فرکانس پایین و دستگاه محافظ سیگنال ورودی نیست. همچنین مجهز به عملکرد جبران موازی برای پاسخگویی به تقاضای مشتریان برای افزایش ظرفیت است.



دارای عملکردهای تنظیم ولتاژ، تنظیم پایداری، تنظیم مشخصه فرکانس/ولتاژ F/V، حفاظت از فرکانس پایین F/V، تنظیم افت ولتاژ F/V، محدودیت جریان تحریک، تنظیم متقاطع مثبت موازی (تنظیم افتادگی) است و می تواند توسط پتانسیومتر برش ولتاژ خارجی و تنظیم کننده ضریب توان کنترل می شود.

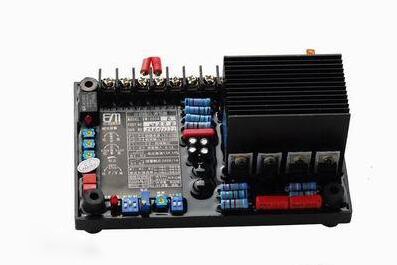

با در نظر گرفتن SY-AVR-2058 به عنوان مثال، مشخصات کلی آن به شرح زیر است:

حداکثر خروجی 4A 95VDC

نرخ تنظیم ولتاژ ≤ 0.5٪

مقاومت میدان ژنراتور 15 اهم حداقل ± 8٪ با پتانسیومتر خارجی 1K Ω 1/2W پتانسیومتر

استقرار ولتاژ (مرحله اولیه) هنگامی که ولتاژ پسماند بیشتر از 5V25Hz باشد، ولتاژ به طور خودکار برقرار می شود

حفاظت در فرکانس پایین مدار محافظ داخلی با کاهش ولتاژ خروجی هنگام کاهش دور موتور

دمای کارکرد: -40 ℃~60 ℃



عملکرد بلوک ترمینال:

1.K1 و K2 سوئیچ های میدان مغناطیسی هستند که باید در صورت عدم استفاده، اتصال کوتاه و پل داشته باشند.

2.P2 و P3: پایانه های ورودی منبع تغذیه میدان مغناطیسی.

3.2 و 3: پایانه های ورودی قدرت تشخیص.

4.1 و 2: آنها VR خارجی هستند و در صورت عدم استفاده باید اتصال کوتاه و پل داشته باشند.

5.X، XX: X میدان مغناطیسی F+، XX میدان مغناطیسی F - است.

6.S1 و S2: Droop (افت سرعت)، ترمینال ورودی CT.

7. J1~J8: جامپر 2-3، 4-5، 6-7 را انتخاب کنید.
