نوع کویل جرقه زنی
سیم پیچ احتراق بر اساس مدار مغناطیسی به دو نوع مغناطیسی باز و نوع مغناطیسی بسته تقسیم می شود.

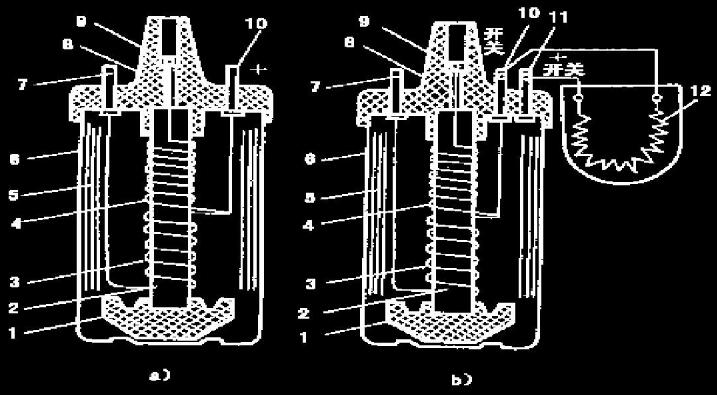

سیم پیچ احتراق مدار مغناطیسی باز
سیم پیچ احتراق مدار مغناطیسی مدار باز معمولاً ساختاری قوطی شکل است. از چندین ورق فولادی سیلیکونی تشکیل شده است تا یک هسته آهنی میله ای شکل ایجاد کند و سیم پیچ ثانویه و سیم پیچ اولیه به ترتیب در قسمت بیرونی هسته آهنی پیچیده می شوند. قطر سیم سیم پیچ ثانویه 0. 05 ~ 1 میلی متر سیم لعابی، با نوبت از 20000 ~ 30000 است. قطر سیم سیم پیچ اولیه 0. 5 ~ 1. 0 میلی متر است، ضخیم تر از سیم پیچ ثانویه، و تعداد چرخش ها فقط 150 ~ 300 است. سیم پیچ اولیه در قسمت بیرونی سیم پیچ ثانویه پیچیده می شود، بنابراین تغییر شار مغناطیسی ایجاد شده توسط سیم پیچ ثانویه دقیقاً مشابه سیم پیچ اولیه است. جهت سیم پیچ سیم پیچ اولیه و سیم پیچ ثانویه یکسان است. انتهای شروع سیم پیچ ثانویه به کانکتور خروجی ولتاژ بالا متصل است. که یک سر آن به انتهای شروع سیم پیچ اولیه و ترمینال "+" محفظه متصل است. یک سر سیم پیچ اولیه به ترمینال "I" محفظه و به کلکتور ترانزیستور قدرت در جرقه زن متصل است. جرقه زن باز و بسته شدن جریان سیم پیچ اولیه خود را کنترل می کند.

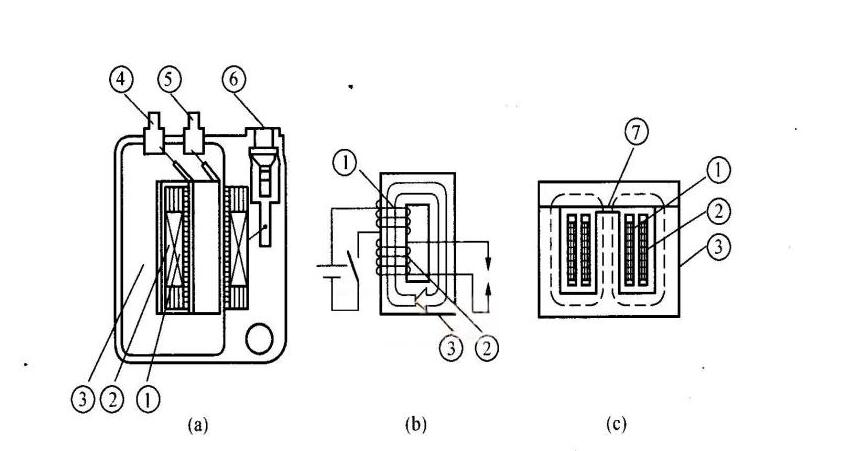

سیم پیچ احتراق مدار مغناطیسی بسته
هسته مغناطیسی سیم پیچ احتراق مدار مغناطیسی بسته بسته است. شار مغناطیسی از هسته مغناطیسی عبور می کند و نفوذپذیری هسته مغناطیسی حدود 10000 برابر هوا است. بنابراین، اگر سیم پیچ جرقه زنی مدار مغناطیسی باز بخواهد شار مغناطیسی مشابه سیم پیچ جرقه زنی مدار مغناطیسی بسته را به دست آورد، سیم پیچ اولیه آن باید دارای نیروی مغناطیسی بزرگ (چرخش های آمپر) باشد. بنابراین باید از سیم پیچ اولیه با چرخش بیشتر و قطر سیم بیشتر استفاده شود. تعداد چرخش سیم پیچ اولیه زیاد است. اگر می خواهید همان نسبت دور را به دست آورید، باید تعداد چرخش سیم پیچ ثانویه را افزایش دهید. بنابراین، کوچک کردن سیم پیچ احتراق مدار باز غیرممکن است. برعکس، سیم پیچ احتراق مدار مغناطیسی بسته می تواند به طور موثری نیروی مغناطیسی سیم پیچ را کاهش دهد و سیم پیچ احتراق را به دلیل مقاومت مغناطیسی کوچک آن کوچک کند. در حال حاضر، سیم پیچ احتراق مدار مغناطیسی بسته کاملا کوچک شده است و می تواند با جرقه زن و حتی شمع یکپارچه شود. گاز فشرده قابل احتراق در سیلندر توسط شمع مشتعل می شود. کویل احتراق سنتی باز مغناطیسی است. هسته آهنی آن از ورق فولادی سیلیکونی 0.3 میلی متری ساخته شده است و هسته آهنی آن با سیم پیچ ثانویه و سیم پیچ اولیه پیچیده شده است. برای نوع مغناطیسی بسته، سیم پیچ اولیه با یک هسته آهنی شبیه به III پیچیده می شود و سیم پیچ ثانویه به بیرون پیچیده می شود. خط مغناطیسی نیرو از هسته آهنی تشکیل شده است که یک مدار مغناطیسی بسته را تشکیل می دهد. مزایای سیم پیچ جرقه زنی میدان بسته نشت مغناطیسی کمتر است. اتلاف انرژی کم و حجم کم بنابراین، سیم پیچ جرقه زنی میدان بسته به طور گسترده ای در سیستم جرقه زنی الکترونیکی استفاده شده است.
